當前位置：首頁 > 產品展示

LQG系列滑油、淡水冷卻主要用于船用柴油機油滑或船用循環淡水的冷卻,結構為殼體膨脹臥式,管板采用不著HSN62-1或復合板,換熱管采用HAL77-2或B10等耐海水腐蝕材料。

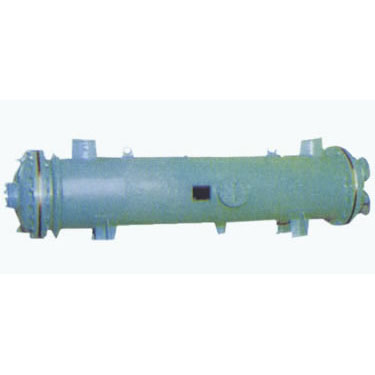

LQG系列船用冷卻器

LQG型冷卻器尺寸表（二次流）

型號	冷卻面積	接管通徑		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
型號	冷卻面積	管側	殼側	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
LQG1-200/2	1	40	32	1106	110	100	160	121	80	150	500	850	150	150	100	150	60	30	4-M16
LQG2-200/2	2	50	40	1106	110	100	160	121	75	150	500	850	150	150	100	150	60	30	4-M16
LQG3-200/2	3	50	40	1406	110	100	160	121	75	150	800	1150	150	150	100	150	60	30	4-M16
LQG5-350/2	5	65	50	1521	120	110	170	131	92.5	150	850	1245	175	180	150	200	60	30	4-M16
LQG8-350/2	8	65	50	1187	140	130	200	136	142.5	150	500	875	250	260	230	280	60	30	4-M16
LQG10-350/2	10	80	65	1406	140	130	200	136	135	150	650	1094	250	260	230	300	60	30	4-M16
LQG15-400/2	15	100	80	1553	210	140	220	167	150	200	750	1140	250	290	250	300	60	30	4-M20
LQG20-400/2	20	125	100	1933	210	140	220	167	137.5	200	1000	1520	280	290	250	300	60	30	4-M20
LQG25-400/2	25	125	100	2333	210	140	220	167	137.5	200	1200	1900	280	290	250	300	60	30	4-M20
LQG30-400/2	30	125	100	2693	210	140	220	167	137.5	200	1600	2280	280	290	250	300	60	30	4-M20
LQG35-450/2	35	125	100	2539	250	140	240	192	137.5	200	1400	2061	280	290	250	300	60	30	4-M20
LQG40-550/2	40	125	100	2124	280	185	270	227	212.5	200	1050	1579	410	420	380	480	60	40	4-M20
LQG45-500/2	45	125	100	2605	260	170	250	197	187.5	250	1150	2112	340	350	320	420	75	45	4-M22
LQG50-650/2	50	150	150	1945	300	235	360	249	250	250	800	1352	470	480	420	560	75	45	4-M22
LQG60-650/2	60	150	150	2215	300	235	360	249	250	250	1100	1622	470	480	420	560	75	45	4-M24
LQG70-700/2	70	200	200	2280	300	235	360	280	250	250	950	1620	500	510	480	600	75	45	4-M24
LQG80-600/2	80	150	125	3160	300	210	335	242	225	300	1800	2576	440	400	400	520	60	40	4-M22
LQG90-700/2	90	200	200	2743	300	235	360	280	250	250	1400	2083	500	510	480	600	75	45	4-M24
LQG100-700/2	100	200	200	2975	300	235	360	280	250	200	1600	2315	500	510	480	600	75	45	4-M24
LQG110-700/2	110	200	200	3205	300	235	385	280	200	300	1650	2545	500	510	480	600	75	45	4-M24
LQG120-700/2	120	200	200	3123	360	240	360	300	300	300	1600	2413	440	540	520	640	75	45	4-M24
LQG130-700/2	130	200	200	3670	300	235	360	280	300	400	2100	3010	500	510	480	600	75	45	4-M24
LQG140-700/2	140	200	200	3900	300	235	360	280	250	400	2250	3240	500	510	480	600	75	45	4-M24
LQG150-700/2	150	200	250	4130	300	235	360	280	225	400	2500	3470	500	510	480	600	75	45	4-M24
LQG160-750/2	160	200	200	3930	330	240	385	300	275	400	2300	3220	530	540	520	640	75	45	4-M24
LQG180-750/2	180	250	200	4330	330	240	385	300	250	400	2600	3620	530	540	520	640	75	45	4-M24
LQG200-750/2	200	250	250	4730	330	240	385	300	250	400	3000	4020	530	540	520	640	75	45	4-M24
LQG220-800/2	220	250	250	4569	360	265	410	300	275	500	2600	3855	560	570	580	700	85	55	4-M24
LQG240-800/2	240	300	300	4919	360	265	410	300	250	500	2950	4205	560	570	580	700	85	55	4-M24
LQG260-800/2	260	300	300	5269	360	265	410	300	250	500	3300	4555	560	570	580	700	85	55	4-M24

型號	冷卻面積	接管通徑		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
型號	冷卻面積	管側	殼側	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
LQG1-200/2	1	40	32	1106	110	100	160	121	80	150	500	850	150	150	100	150	60	30	4-M16
LQG2-200/2	2	50	40	1106	110	100	160	121	75	150	500	850	150	150	100	150	60	30	4-M16
LQG3-200/2	3	50	40	1406	110	100	160	121	75	150	800	1150	150	150	100	150	60	30	4-M16
LQG5-350/2	5	65	50	1521	120	110	170	131	92.5	150	850	1245	175	180	150	200	60	30	4-M16
LQG8-350/2	8	65	50	1187	140	130	200	136	142.5	150	500	875	250	260	230	280	60	30	4-M16
LQG10-350/2	10	80	65	1406	140	130	200	136	135	150	650	1094	250	260	230	300	60	30	4-M16
LQG15-400/2	15	100	80	1553	210	140	220	167	150	200	750	1140	250	290	250	300	60	30	4-M20
LQG20-400/2	20	125	100	1933	210	140	220	167	137.5	200	1000	1520	280	290	250	300	60	30	4-M20
LQG25-400/2	25	125	100	2333	210	140	220	167	137.5	200	1200	1900	280	290	250	300	60	30	4-M20
LQG30-400/2	30	125	100	2693	210	140	220	167	137.5	200	1600	2280	280	290	250	300	60	30	4-M20
LQG35-450/2	35	125	100	2539	250	140	240	192	137.5	200	1400	2061	280	290	250	300	60	30	4-M20
LQG40-550/2	40	125	100	2124	280	185	270	227	212.5	200	1050	1579	410	420	380	480	60	40	4-M20
LQG45-500/2	45	125	100	2605	260	170	250	197	187.5	250	1150	2112	340	350	320	420	75	45	4-M22
LQG50-650/2	50	150	150	1945	300	235	360	249	250	250	800	1352	470	480	420	560	75	45	4-M22
LQG60-650/2	60	150	150	2215	300	235	360	249	250	250	1100	1622	470	480	420	560	75	45	4-M24
LQG70-700/2	70	200	200	2280	300	235	360	280	250	250	950	1620	500	510	480	600	75	45	4-M24
LQG80-600/2	80	150	125	3160	300	210	335	242	225	300	1800	2576	440	400	400	520	60	40	4-M22

我廠將根據客戶來樣來圖非標產品進行設計,報價..
