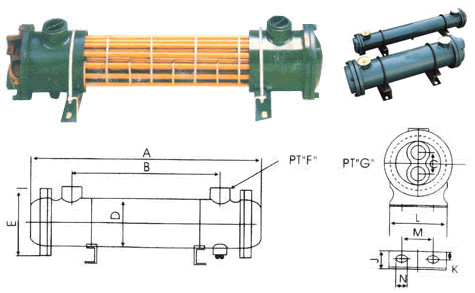

OR-60～1200冷卻器簡述：

OR系列60～1200型冷卻器流量60L/min～1200L/min，重量8.5kg～72kg，換熱面積0.26m²～4.4m²。采用多管式，傳熱面積廣，良好的傳熱管，不漏油，裝配簡易。抗污染，適用于較臟和高粘度油液的冷卻，也適用于水對水、水對氣的熱交換。

OR系列60～1200冷卻器特點

1、傳熱面積廣：本冷卻器的傳熱管采用多管式裸管的設計，其接觸面積廣，冷卻面積大，傳熱效率高，冷卻效果佳。

2、良好的傳熱管：采用導熱性良好的99.9%純銅（采用純紅銅管熱傳導率0.95以上），為較適合散熱的冷卻管。

3、不漏油：因冷卻器板管與本體采用一體化設計，可以避免水與油混合的困擾，同時在出廠前經過氣密測試確實緊密，故能達到防漏的目的。

4、裝配簡易：腳座可360度自由轉動，對于冷卻器本體隨意更換方向及角度裝配，通過腳座可直接焊接在母機或油槽的任何位置，既方便又簡單。

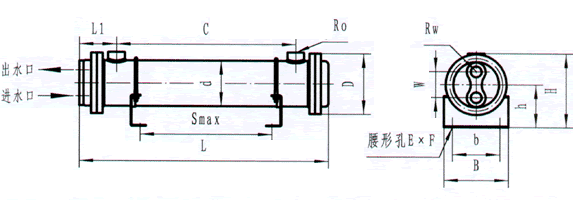

OR系列冷卻器型號、技術參數及尺寸：

型號 Model	工作壓力（油）：≤1.0MPa						介質粘度：（20～300）×10⁶ m²/s （厘沲）
	工作壓力（水）：≤1.0MPa						換熱系數：～200 W/m².k （～170 kcal/m2.h.℃）
	參考流量 L/min	換熱面積 m²	L	C	L1	S	d	D	B	b	H	h	Ro	Rw	W	E×F	重量 Kg
OR-60	60	0.26	455	305	77	250	ф89	ф120	115	95	140	77	Rc3/4	Rc3/4	46	7×10	8.5
OR-100	100	0.38	555	405	80	320	ф102	ф135	144	106	166	96	Rc3/4	Rc3/4	58	10×20	12.5
OR-150	150	0.62	560	385	100	300	ф140	ф175	174	130	213	117	Rc1 1/4	Rc1	70	13×16	19
OR-250	250	1.3	760	585		500											24
OR-350	350	2	1165	990		900											32.5
OR-600	600	2	1175	950	135	850	ф165	ф207	205	160	248	138	Rc2	Rc1 1/4	80	13×16	40
OR-800	800	3	1700	1490		1400											54
OR-1000	1000	3.7	2140	1890		1800											62
OR-1200	1200	4.4	2530	2270		2180											72

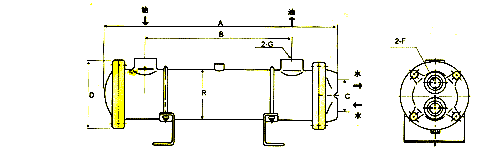

OR系列冷卻器安裝尺寸

型號	A	B	C	R	D	G	F	流量
OR-60	450	305	45	89	125	3/4	3/4	60
OR-100	555	403	68	114	145	3/4	3/4	100
OR-150	575	385	85	140	175	11/4	1	150
OR-250	780	585	85	140	175	11/4	1	250
OR-350	1180	990	85	140	175	11/4	1	350
OR-600	1175	950	90	165	200	2	11/4	600
OR-800	1700	1490	90	165	200	2	11/4	800
OR-1000	2140	1890	90	165	200	2	11/4	1000
OR-1200	2530	2270	90	165	200	2	11/4	1200

OR系列冷卻器使用注意事項

1、本冷卻器只適用于淡水，使用海水須特別訂做。冷卻器冷卻管之油口兩方可自由決定出入口，油液本身流向不受限制，而水之進口一定要由下方進入，由上方出水口出水；
2、最高壓力：油側10kg/cm²,水側7kg/cm²；
3、在冷卻水可能出現凍結的季節，不工作時應將冷卻器內的水放出；
4、每六個月清洗散熱管（紫銅管內徑），冷卻器水側（限傳熱管內側）約每四個月或半年，清除水垢一次，方可保持良好冷卻效率，高粘度油液使用時請將油量與水量保持等量。以保持良好的冷卻效果；
5、水入口及油入口溫度差在80℃以上時不能裝用。食品及化學藥品不能使用。
